一、 系統概述
      社會經濟的不斷發展，人民生活日益改善，火災煙霧安全越來越重視，需要科學有效的電子偵測手段來保障。本項目探測點位多，樓層結構復雜，全部采用有線方式組建難度系數非常大。因此我們推薦用光能結合電池供電的無線煙感作為探測，以電話和網絡作為數據通信方式來達到智能化管理的目的。當任一探測點發生火災警情時，管理的主機馬上響起對應的警報聲，同時值班人員手機報警響起，各級管理中心警號響起，并彈出電子地圖顯示報警探頭位置，使整個區域智能化安全程度達到較高的水平。與傳統聯網報警相比，該系統在前端探測部分引進了設計新穎、技術成熟的“光能無線煙霧探測”設備，后端采用“管理中心平臺”將前端各種報警信息直接集中管理。這樣的組建方式免去了前期繁瑣的挖溝鋪管、預埋線纜等施工環節，優勢非常明顯。

二、 系統設計原則
      作為一套專業的無線聯網報警系統解決方案，在前期構思和設計時，我們應該緊緊圍繞“用戶最需要的是什么”這一核心命題來統籌規劃，具體要遵循的原則如下：
1）以人為本——“人”是整個聯網報警運營服務的主體，系統設計應緊緊圍繞著人們的實際需求，以實用、簡便、經濟、安全為原則，同時兼顧各種不同層次、不同年齡用戶的需要，滿足“居住”這一特定使用功能。
2）可行性——以現有成熟的系統和新產品為設計對像，同時還考慮周邊信息通信環境的現狀和技術發展的趨勢，并考慮行政主管部門歸類管理的要求，設計方案現實可行。
3）可靠性——系統的設計具有較高的可靠性，在系統故障或事故造成中斷后，能確保數據的準確性、完整性和一致性，并具備迅速恢復的功能。
4）先進性——系統的設計和新產品的選用在投入使用時應具有一定的技術先進性，但不盲目追求尚不成熟的新技術或不實用的新功能，充分保護了業主的投資。
5）可擴充性——系統設計已充分考慮今后技術發展和使用的需要，具有更新、擴充和升級的可能。
6）方便易用性——無線聯網報警運營服務系統是面向各類文化層次使用的系統，系統及功能的配置以能給用戶提供安全、方便、快捷、舒適為準則，其操作應簡便易學。
7）標準化、開發性——標準化、開放性是信息技術發展的必然趨勢。系統中采用的無線頻率、通信協議均嚴格遵循國際上通用的行業標準。應用軟件是已商品化的通用軟件，減少了二次開發的工作量和利于日后的使用維護。

三、 系統設計依據

1)《安全防范工程程序與要求》（GA/T75-94）；
2)《民用建筑電氣設計規范》（JGJ/T16-92）；
3)《工業企業通信設計規范》（GBJ42-81）；
4)《主動紅外入侵探測器》（GB10408.4-89）；
5)《安防防范系統驗收規則》（GA308-2001）；
6)《安全防范系統通用圖形符號》（GA/T74-94）；
7)《防盜報警控制器通用技術條件》（GB12663-90）；
8)《中華人民共和國公共安全行業標準》（GA38-92）

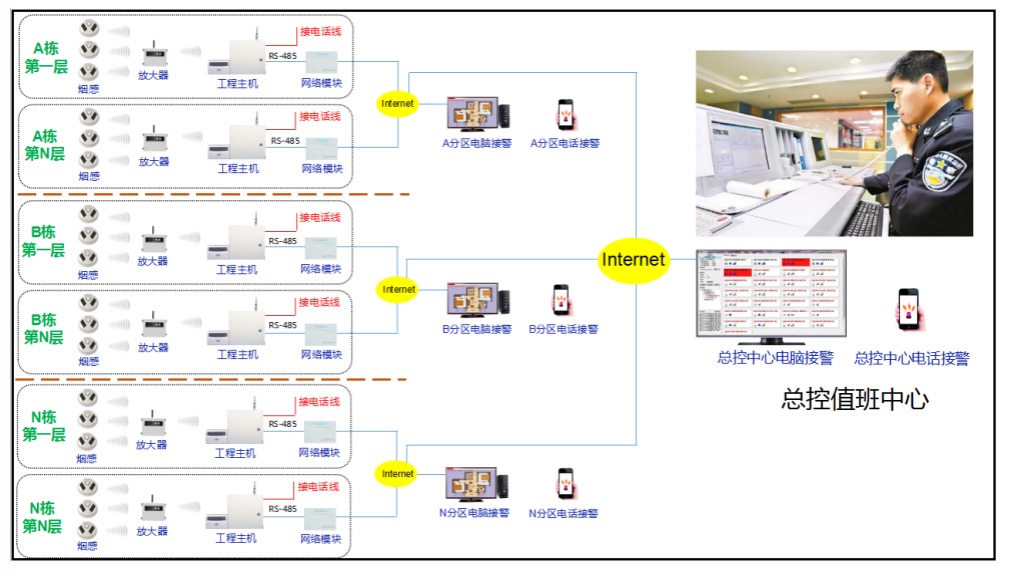

四、系統拓?fù)鋱D

五、設計思路及相關優勢
      本項目為綜合性火災煙霧報警項目，總計4093個煙霧探測點，分布在約20多棟樓的各樓層房間，要求每個房間的煙霧報警事件都能第一時間以電子地圖和電話撥號兩種方式通知每棟樓的分區值班室，還要能同步將警情以同樣的兩種方式遠程通知到總控值班中心。圍繞這一核心功能要求，我們建議采取分級管理分案。具體實施步驟為：在每個需要防護的地方安裝光能無線煙感探測器，用于煙霧火災警情的探測，在每個樓層的某位置安裝若干個無線信號放大器，作為無線信號的中繼延伸，另外在若干個樓層的公共部分安裝一套工程報警主機，主機具有電話線接口和485通訊接口，連接電話外線是用于發生警情后以電話報警方式通知值班人員，485通訊口和網絡通信模塊連接，用于發生警情后以網絡報警方式通知各值班室PC端電腦端平臺，實現電子地圖報警展示。每棟樓的分區管理和總控值班中心屬于平行管理關系，也就是前端任何探測點的警情事件都能同步推送至兩級接警端，任何一方接警端對前端的控制都能在另外一方接警平臺體現。
      本系統的優勢主要體現在以下幾個方面：
1、 “零”布線，“零”施工，減少工程投入。傳統的聯網報警項目組建，需過早的介入其基礎建設，并投入大量的人力、物力用于挖溝、鋪管、預埋線材，施工復雜、繁瑣，建設周期長。而該系統中前端各類探測設備均采用了電源無線、信號也無線的“零”布線工作模式，真正做到了“零”施工，“零”成本，減少工程投入。
2、成熟先進的光能供電跳頻+調頻無線技術保障了卓越的產品性能。目前安裝于用戶端的前端探測器主要以有線連接方式的產品居多，當然為了施工方便全無線或半無線的產品也較為常見。但據了解，這類所謂的無線探測器通用的做法都是用普通干電池供電，低成本的OOK調制作無線傳輸，往往存在電池更換頻繁、無線信號容易被干擾的技術通病。本系統的所有前端探測器統一采用了成熟的太陽能光伏供電技術和先進的FSK調頻加跳頻無線傳輸技術，產品安全穩定，不易誤報漏報，使用戶在3-5年內無需為更換電池而煩惱，徹底解決了客戶的后顧之憂。
3、無需報警中心機，電腦聯網和電話報警通知雙通道通信接警。本系統摒棄了傳統意義上的報警中心接收機，只要在主機端接入電話線和網線，在Windows系統的電腦里安裝廠家免費提供的管理軟件，就可以輕松對各級報警系統實現雙通道通信管理和控制。
4、節能環保。節能環保一直是國家政府鼓勵和提倡的，系統中采用的光能全無線煙霧探測方式既節省線纜的使用，同時又無需消耗電能，是真正的綠色環保產品。

六、 系統設備說明
 6.1 前端部分
      前端部分的設備主要分為前端探測設備和報警主機兩部分，設備分別介紹如下：

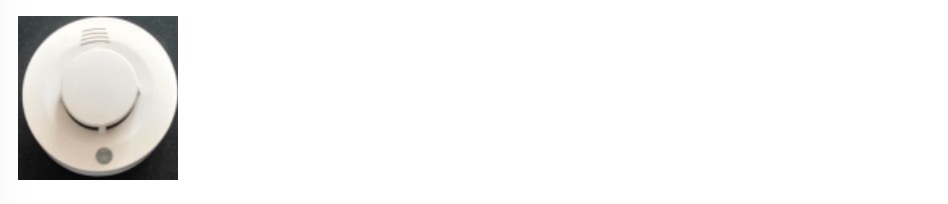

1、無線光電煙感探測器(HB-T611)（必配）

（1）功能簡介
◆（CR123A）鋰電池供電設計，無需外接電源線，3-5年無需更換電池
◆ 采用美國微芯公司的光電感煙探測專用芯片，可用于對各類早期火災發出的煙霧做出報警。
◆ 光學迷宮，光電探測方式，吸頂安裝。
◆ 低功耗、使用壽命長。
◆ 檢測到煙霧超標時本地聲光報警、給主機發無線信號。
◆ 具有低電池電量報警提示。
◆ 具有手動測試功能。
◆ 解決傳感器漂移問題。
◆ 可獨立使用或聯網使用。
◆ 短時蜂鳴模式支持NFPA 72 緊急疏散信號。

（2）技術參數

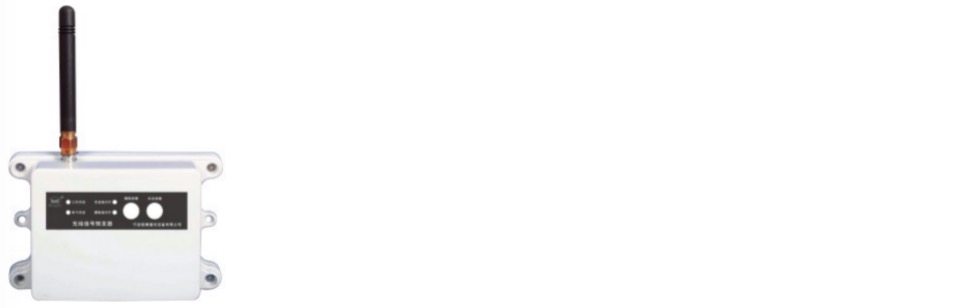

2、無線信號轉發器(HB-ZFQ)（選配）

功能簡介
◆ 無線信號轉發器一般置于無線信號發射器和接收器之間，實現中繼無線信號傳輸距離的作用。
◆ 當無線信號發射器與接收器的距離超出一個轉發器的無線轉發能力時，則需再添加一個或多個轉發器，從而使接收器能正常接收發射器的無線信號。轉發器共分四級：一級，二級，三級，四級，逐級轉發，接收器能接收任何一級轉發器發出的無線信號。
◆ 單個無線信號轉發器可轉發50對太陽能全無線對射。

技術參數

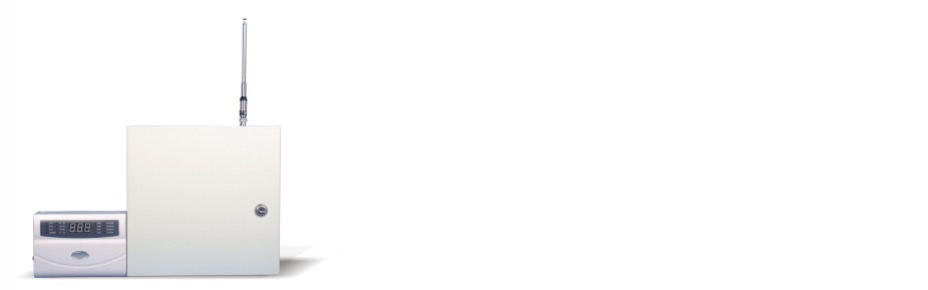

3、工程主機(HB-G250)（必配）

功能簡介
◆8個有線992個無線可編程防區。
◆含鍵盤、15V電源適配器、無線接收模塊。
◆支持Ademco contact Id通訊協議。
◆4種布防方式：全局布防、半局布防、遠程布防、遙控布防。
◆6種防區類型：全局防區、半局防區、門鈴防區、屏蔽防區、旁路防區、緊急防區。
◆密碼鍵盤撤防、無線遙控撤防、遠程撤防、接警撤防四種撤防方式。
◆可用遙控器進行布防、撤防、緊急報警等操作。
◆1組6位用戶密碼，1組6位設置密碼均可自行修改。
◆可遠程控制，可外接監聽頭，可遠程監聽現場警情。
◆可撥打2組電話號碼（固定電話或手機號碼）和2組報警中心號碼。警情觸發時，循環撥號。
◆遠程控制、防區類型、電話線檢測及相關參數可通過鍵盤按需要進行設置。
◆具有RS-485對外通信端口，外掛聯動模塊，網絡通信模塊等可實現視頻聯動，遠程報警功能。
◆支持手機APP應用，可通過手機APP接收?qǐng)?bào)警并對主機進行操作。

技術參數

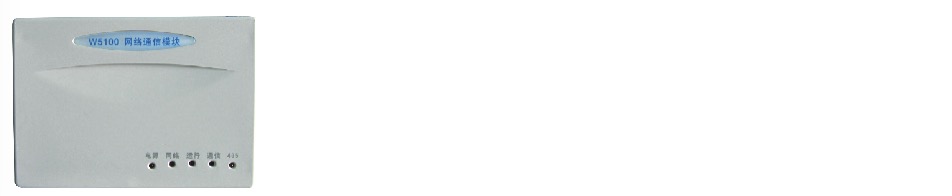

4、網絡通信模塊(HB-WT-1)（必配）

功能簡介
    網絡通信模塊體積小，可直接安裝在報警主機內，由報警主機供電，通過網線與Internet 網絡連接，將報警事件通過網絡方式實時向監控中心傳輸；中心同時可控制各報警主機的布防、撤防、旁路等遠程控制。
◆ 通過網絡即可遠程控制報警主機，接收主機信息。
◆ 虛擬鍵盤：用戶用虛擬鍵盤通過網絡對報警主機進行遠程控制。
◆ 遠程編程：用戶通過虛擬鍵盤對報警主機進行遠程編程。
◆ 遠程信息：遠程了解報警主機的布、撤防、半布防、解除旁路狀態及時接收?qǐng)?bào)警信息。
◆ 通過“恒博接警中心管理軟件”對報警主機同時進行監控和接警。
◆ 通過模塊上的4個撥碼開關對相關操作進行限制。
◆ 提供配套接警中心軟件。
◆ 本設備只能與HB-G250系列主機配套使用。
◆ 可以通過公司提供的SDK開發包進行二次開發。

6.2  管理中心部分
6.2.1 二級本地（物業）管理軟件
   1 硬件構成
1、接警中心電腦配置要求：PC機若干套：CPU要求core I 5以上，內存8G以上，硬盤1T以上；
2、中心操作系統：Windows 7以上（支持32或64位）；

2、功能介紹

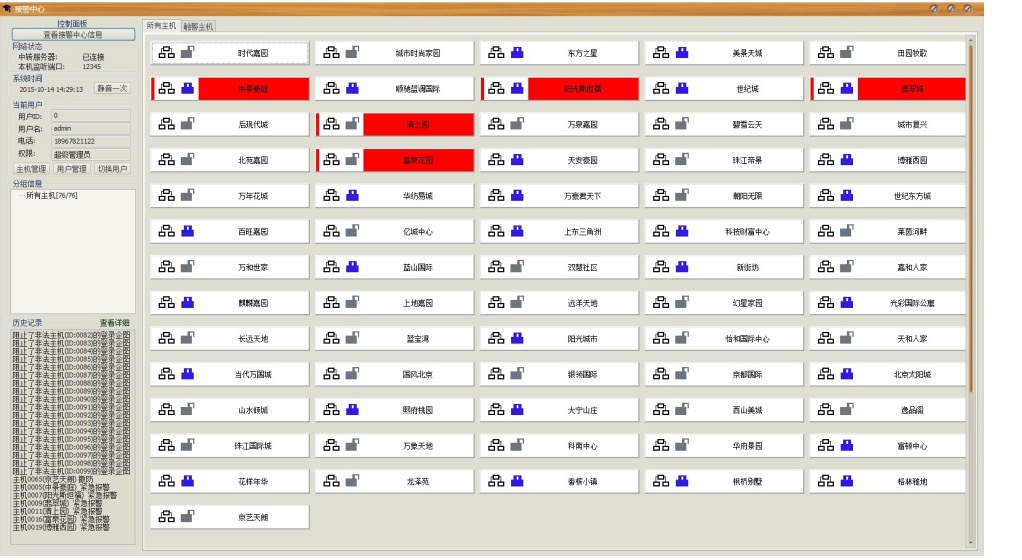

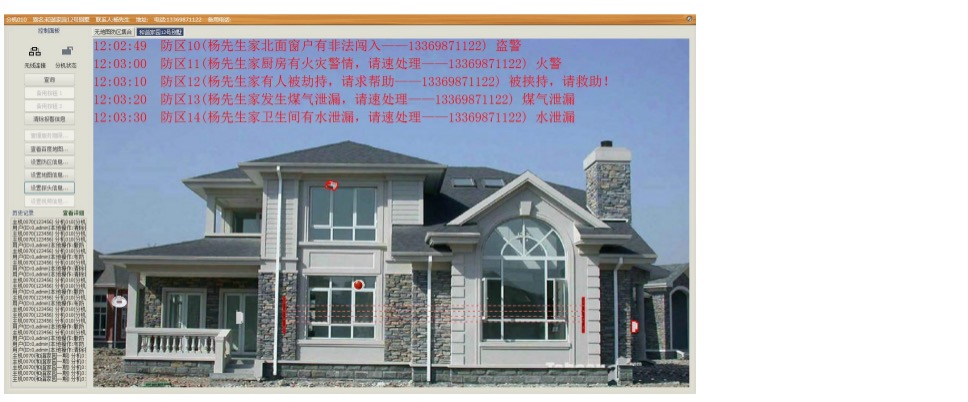

2.1 軟件主界面與狀態顯示

主界面中，每個按鈕表示一個“二級報警主機”，按鈕文字表示此報警主機管理的轄區，可能是一個小區，一棟商廈，或者一個廠區等。

2.2  按鈕圖標表示了此主機的當前狀態，全局布防、半局布防和撤防狀態分別以以下三個圖標表示：
全局布防：
撤防：

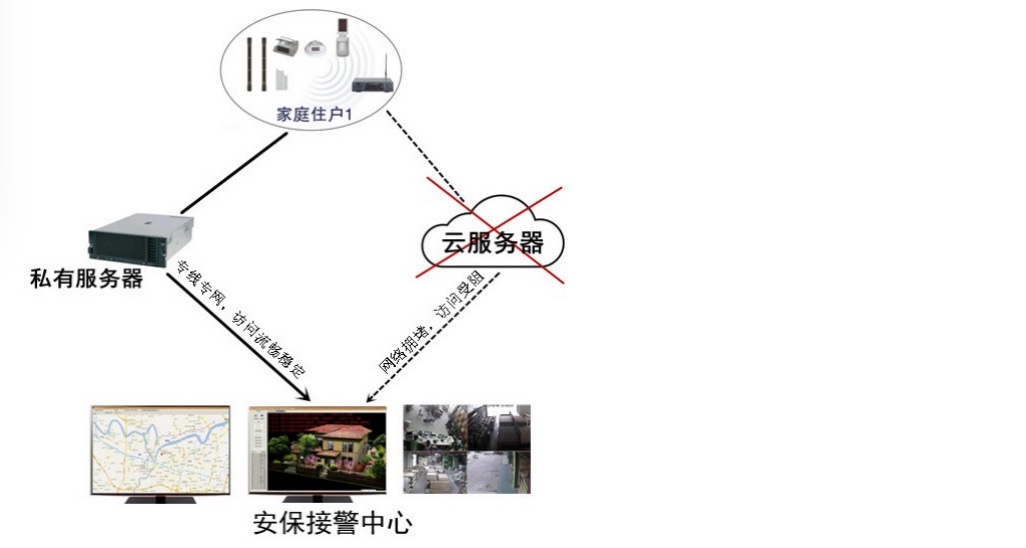

2.3私有云服務器搭建保障了系統運營的流暢性和穩定性：摒棄市場上公共的云服務平臺而選擇自建的優越性在于，有限的網絡資源可以完全由用戶自主掌控并合理分配給下轄的服務群體，這樣既能合理限制單個用戶的帶寬上限，保障每個用戶隨時隨地訪問的流暢性，又能充分實施分散性管理，減輕中心服務器訪問壓力，提高整體系統運營的穩定性。

2.4電話和網絡兩組通道保障各接警方通信暢通：當警情發生時，電話和網絡兩種方式將同步通知到對應的接警端，避免報警信息丟失或反向操控失靈。

2.5支持多級聯動接警： 警情發生后，各級管理人員手機上第一時間接收?qǐng)?bào)警信息，各級值班中心電腦屏幕上同時彈出報警點位分布圖。

2.6不同警情不同的提示：針對各類警情（如盜警、火警、水警、SOS緊急求助、燃?xì)庑孤┑龋?，系統可通過不同的報警語音，不同的報警圖標進行直觀提示，讓操作者一目了然。

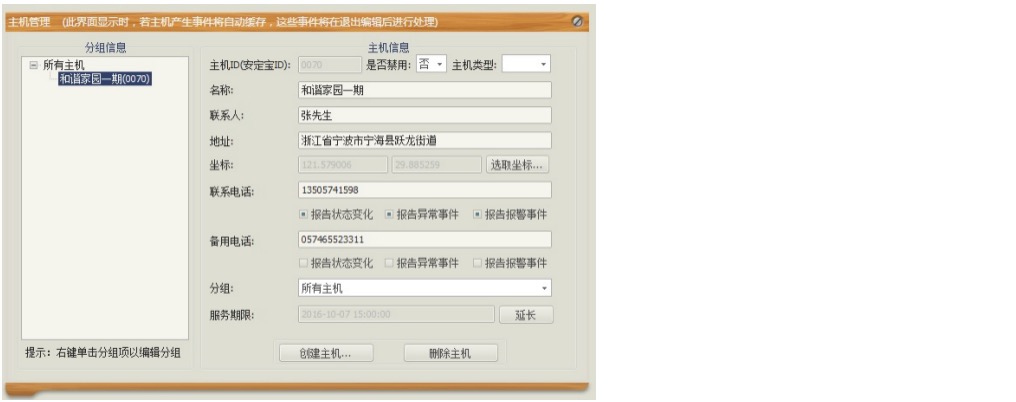

2.7完整的資料信息：報警點的名稱、地址、平面圖、視頻圖、聯系人、聯系電話、備用電話以及報警時間、報警位置、報警次數、客戶布撤防狀態、客戶設備工作是否正常等信息。

2.8超大容量接入：可管理報警主機達100萬臺以上。

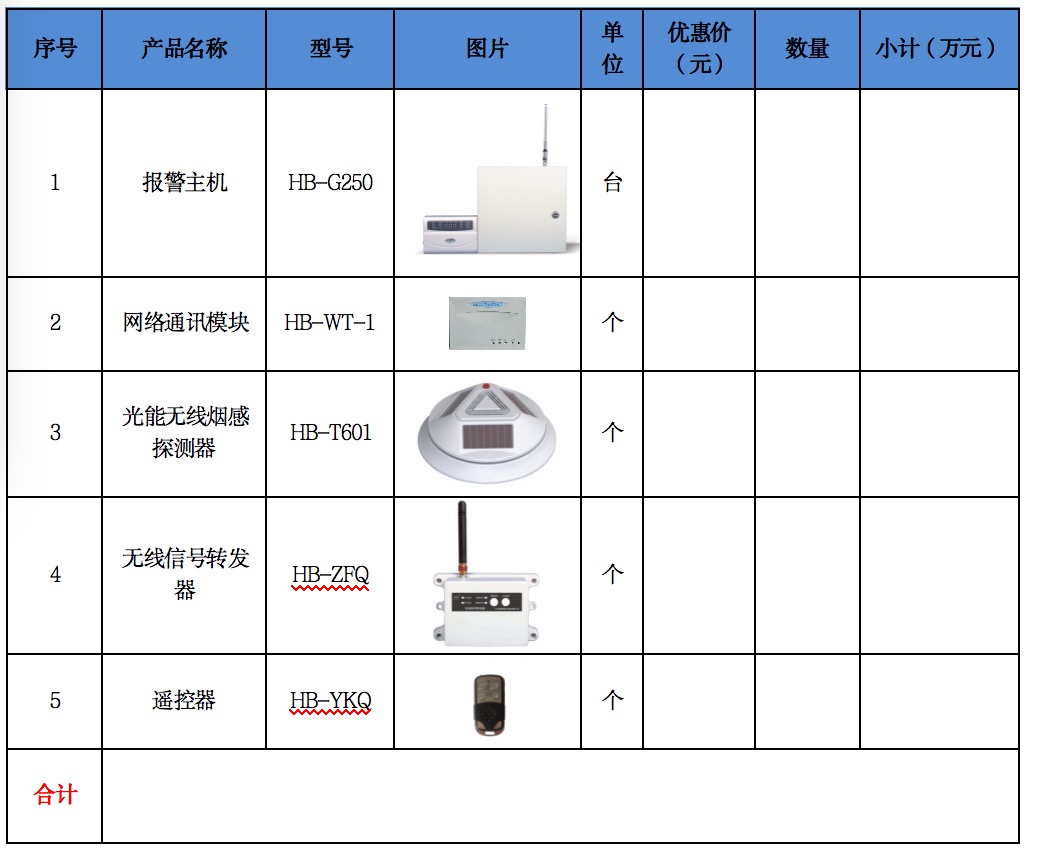

七、系統報價清單

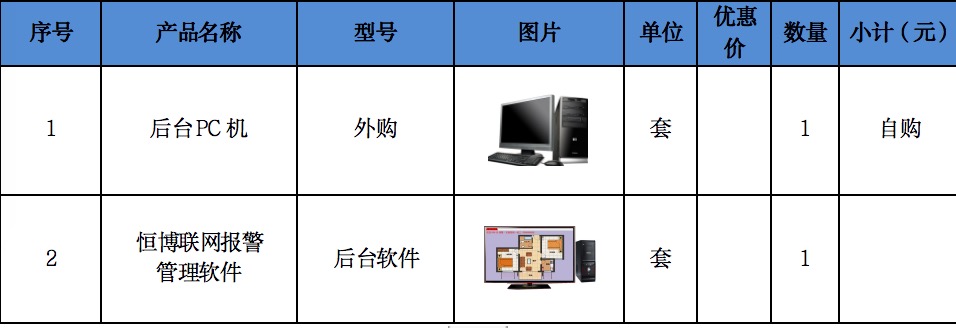

1、管理中心報警接警平臺：


2、前端產品：
