一、 系統概述
      目前，隨著經濟的發展，人民生活日益改善，人們對家庭生命財產安全越來越重視，采取了許多電子防盜系統來保護家庭的安全。當前報警系統大致可分為兩類：簡單的報警系統，即主要由前端探測器、探測信號傳輸和報警主機三部分組成，該類系統技術已非常成熟，應用得已很普及。而傳統的大型聯網報警系統，則將探測器和報警主機合并看成是前端部分，從報警主機到接處警之間稱作為傳輸部分，而接處警中心被稱為后端管理平臺部分。非常繁瑣復雜?，F(xiàn)在，我們向您介紹的是區別于前面兩類，在技術上更加先進，功能上更為完善的新一代聯網報警系統——網絡聯網報警運營平臺。與傳統聯網報警相比，該系統在前端探測部分引進了設計新穎、技術成熟的全無線緊急觸發設備，安全穩定、簡便靈活；后端采用“接警管理中心平臺”將用戶報警信息直接集中管理。這樣的組建方式不僅免去了前期繁瑣的挖溝鋪管、預埋線纜等施工環節，還能讓小區物業公司、安保公司結合資源優勢和就近的地域優勢，提高聯網報警的綜合運營效率。

二、 系統設計原則
      作為一套專業的聯網報警系統解決方案，在前期構思和設計時，我們應該緊緊圍繞“用戶最需要的是什么”這一核心命題來統籌規劃，具體要遵循的原則如下：
1）以人為本——“人”是整個聯網報警運營服務的主體，系統設計應緊緊圍繞著人們的實際需求，以實用、簡便、經濟、安全為原則，同時兼顧各種不同層次、不同年齡用戶的需要，滿足“實用”這一特定使用功能。
2）可行性——以現有成熟的系統和新產品為設計對像，同時還考慮周邊信息通信環境的現狀和技術發展的趨勢，并考慮行政主管部門歸類管理的要求，設計方案現實可行。
3）可靠性——系統的設計具有較高的可靠性，在系統故障或事故造成中斷后，能確保數據的準確性、完整性和一致性，并具備迅速恢復的功能。
4）先進性——系統的設計和新產品的選用在投入使用時應具有一定的技術先進性，但不盲目追求尚不成熟的新技術或不實用的新功能，充分保護了學院的投資。
5）可擴充性——系統設計已充分考慮今后技術發展和使用的需要，具有更新、擴充和升級的可能。
6）方便易用性——恒博聯網報警系統前端是面向各類文化層次包括老人和孩子也能使用的系統，系統及功能的配置以能給校園提供安全、方便、快捷、為準則，其操作應簡便易學；當然后端控制系統還是需要相對專業的人員來負責管理。
7）標準化、開發性——標準化、開放性是信息技術發展的必然趨勢。系統中采用的無線頻率、通信協議均嚴格遵循國際上通用的行業標準。應用軟件是已商品化的通用軟件，減少了二次開發的工作量和利于日后的使用維護。

三、 系統設計依據

1)《安全防范工程程序與要求》（GA/T75-94）；
2)《民用建筑電氣設計規范》（JGJ/T16-92）；
3)《工業企業通信設計規范》（GBJ42-81）；
4)《主動紅外入侵探測器》（GB10408.4-89）；
5)《安防防范系統驗收規則》（GA308-2001）；
6)《安全防范系統通用圖形符號》（GA/T74-94）；
7)《防盜報警控制器通用技術條件》（GB12663-90）；
8)《中華人民共和國公共安全行業標準》（GA38-92）；

四、系統設計思路

      為了使業主家庭安全得到應有的保護，建議在業主的別墅和這個小區的物業之間建立一套專業的二級聯網報警設備，現場報警同時，即報警到業主的手機上APP、微信操控，同時都聯網到小區的物業，進行二級接處警，由物業在技防的基礎上結合人防進行及時有效的干預，以確保業主日常活動及晚上休息時間的人身安全、特殊緊急事故、財產安全不受任何侵害。建議：1、在各別墅首先安裝一套GPRS網絡主機，同時配置一個一鍵式手動報警按鈕，可選配一至二個無線遙控器（方便老人一鍵式撤布防），2、當業主家庭有緊急事故發生，業主按下緊急按鈕，需要現場警報的首先現場馬上拉響警報（不需要現場警報的，可以設置成現場無聲），同時一路信號通過GPRS網絡通道傳送到業主其他成員的手機APP上或微信上報警，另一路同時上傳至聯網的小區物業報警平臺，電子地圖聯動點位分布圖和視頻監控（要安裝有監控），紅色閃爍代表報警的防區。由小區物業結合人防進行及時有效的干預，以確保別墅業主日常活動及晚上休息時間的人身安全、特殊緊急事故、財產安全不受任何侵害。小區物業值班崗必須要有人值守，以便警情得到及時處理。3、不管是業主家庭的網絡主機，還是物業管理的接警平臺都留有足夠的拓展空間，后續可以根據需要隨時增加各類報警探頭。
      緊急按鈕采用了超大的內置鋰電池，無需布線和換電池，一旦偵測到報警情況，探測器本端會以無線調頻加跳頻的方式主動報告給用戶端主機，真正做到了電源無線、信號也無線的全無線運行模式。后續別墅業主可根據需要隨時選配增加安裝防盜竊柵欄、室內探頭或防火災煙感、防煤氣泄漏、防漏水等探測器，不管業主別墅是否已裝修，都可靈活增加?？赏卣沟那岸颂綔y器均采用了自然光自動充電、大容量電池及時蓄電的自主供電方式，無需外界提供電源即能工作。這樣設計最大的優勢在于前期安裝免去了繁瑣的挖溝布線，售后維護簡單方便，將安全隱患降到最低的。太陽能紅外線探測器有較高的抗干擾能力，大霧、暴雨、光擾、自由落體、小動物穿越或無線干擾等一系列外界因素都能有效規避，降低誤報。

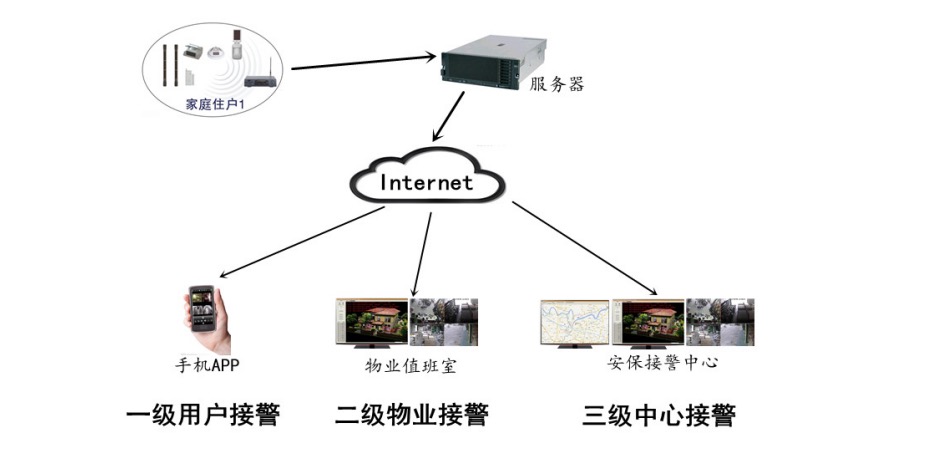

五、系統組成拓撲圖

5.1拓撲圖1

六、 系統硬件及軟件說明
6.1  一鍵式手動報警系統硬件

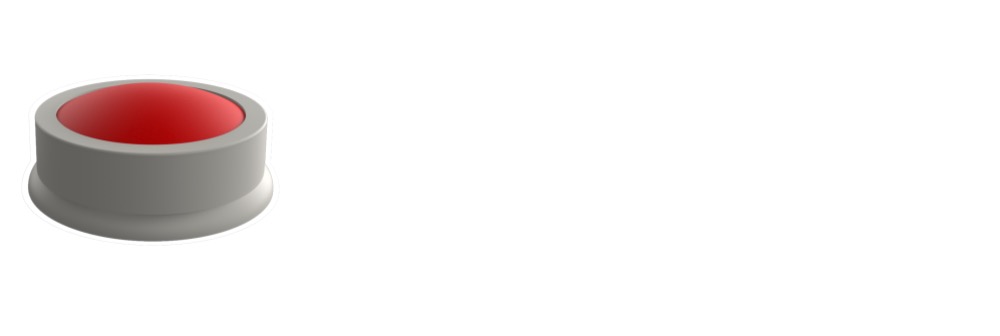

6.1.1無線緊急按鈕（HB-A380）（必配）

（1）功能簡介
◆ 無線緊急按鈕具有緊急報警觸摸發送功能，在關鍵時候可起到緊急呼救的作用。
◆ 待機時間長，適應范圍廣。
◆ 采用無線信號傳輸，無需布線。

（2）技術參數

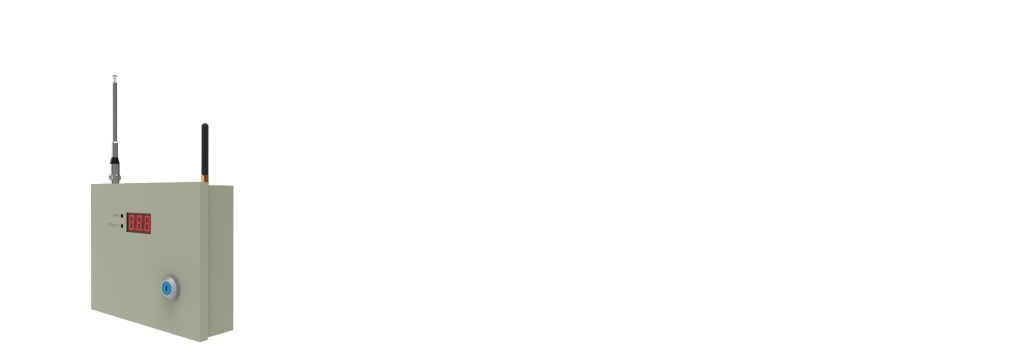

6.1.2 網絡報警主機（HB-5050G及HB-5050R）（必配）

功能簡介
◆多網互聯，用戶可通過GPRS、LAN等互聯網絡實時監控和操控報警主機。
◆ 99個無線可編程防區，并可任意定義防區屬性。
◆支持安定寶網絡通訊協議。
◆交流供電和備用鉛酸蓄電池（選配）雙電源不間斷供電。
◆提供兩組12V直流輸出，作為控制其他設備使用（如啟動警號，警燈、警示牌和用于聯動等）。
◆支持多種布防方式, 多種警示聲音可選。
◆具有強制拆除、破壞后緊急報警功能。
◆支持手機APP應用，可通過手機APP接收報警并對主機進行操作。
◆HB-5050G型：通過GPRS無線網絡方式通訊。
◆HB-5050R型：通過LAN網絡方式通訊。

技術參數

6.2 物業接警中心部分

6.2.1 硬件構成
1、接警中心電腦配置要求：PC機1套：CPU要求core I 5以上，內存8G以上，硬盤1T以上；
2、中心操作系統：Windows 7以上（支持32或64位）；

6.2.2 接警中心管理軟件（免費提供）
1、軟件概述
      接警中心管理軟件運行在Windows環境下，使用網絡連接與用戶端報警主機進行通信（通過網絡服務器中轉或直連），實現了接收和管理前端報警主機信息并實時顯示的功能。

2、功能介紹

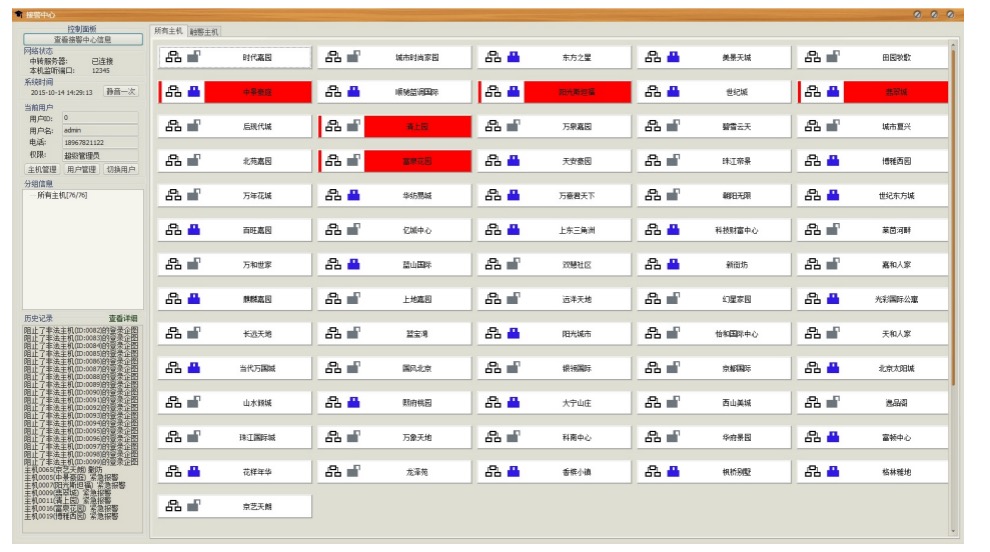

2.1 軟件主界面與狀態顯示

主界面中，每個按鈕表示一個“報警主機”，按鈕文字表示此報警主機管理的轄區，可能是一戶別墅，一個小區，一個商鋪、一個學校，一個廠區等。

2.2  按鈕圖標表示了不同類型報警主機的當前狀態，全局布防、撤防狀態、斷線狀態和信號強度等圖標分別表示如下：
全局布防：

撤   防：

GPRS主機斷線：

有分機類主機斷線：

主機網絡連接狀態及信號強度：

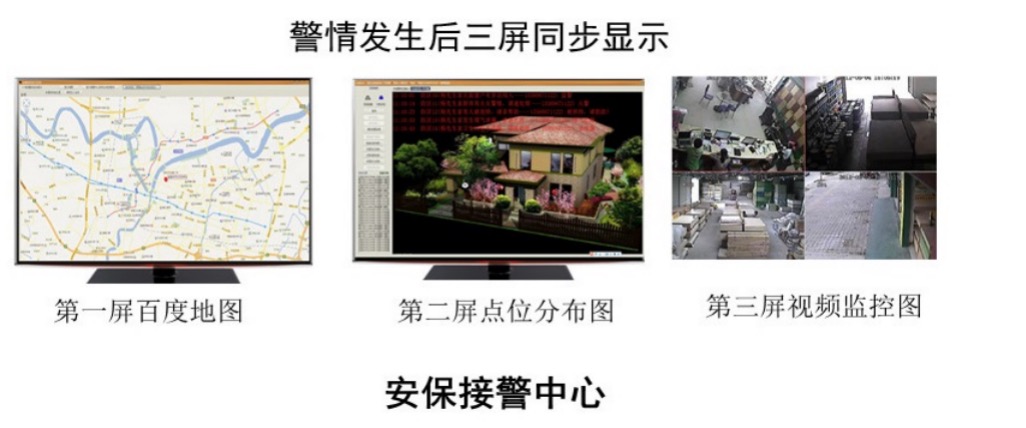

2.3 多屏顯示報警事件：對任何一類突發警情都能實現三屏同步顯示：第一屏顯示該警情精準的百度地圖，迅速鎖定出警路線；第二屏顯示該警情的點位分布圖和詳實的用戶信息；第三屏顯示警情現場的視頻畫面，復核報警事件的有效性。

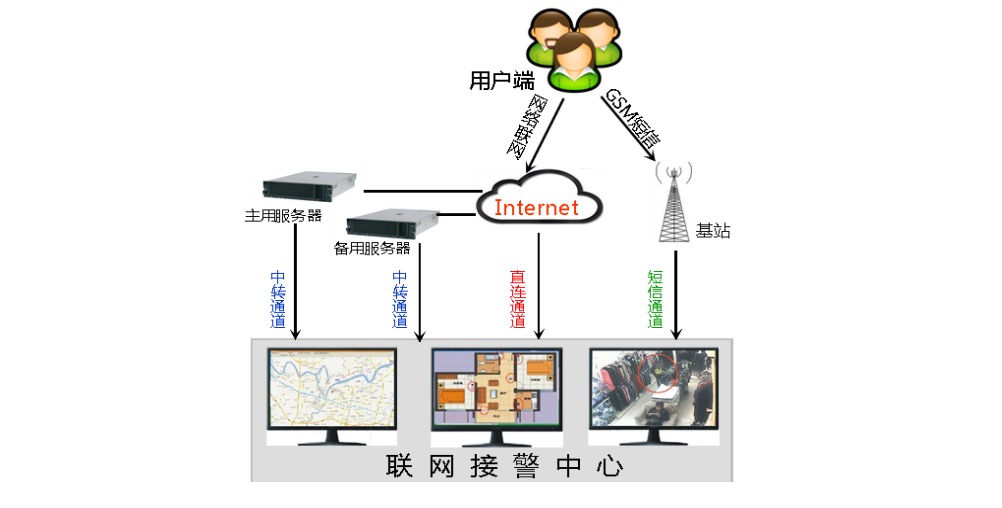

2.4 兩組中轉、一組直連、一組GSM短信共四組通道保障各接警方通信暢通：當用戶手機出現網絡受限或接警中心網絡出現異常等復雜情況時，系統將自動啟動短信備用通道，重建用戶端報警設備與手機APP、接警中心的雙向通信鏈接，避免報警信息丟失或反向操控失靈。

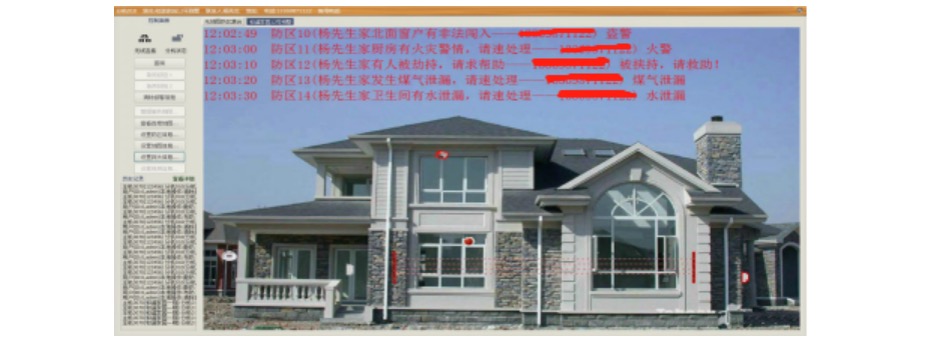

2.5支持多級聯動接警： 警情發生后，用戶手機APP上第一時間接收報警信息，并查看相應視頻畫面視為一級接警；物業值班中心電腦屏幕上同時彈出報警點位分布圖，并調取對應監控圖像視為二級接警；安保服務中心同步分屏顯示百度地圖，點位分布圖和監控圖像視為三級接警。


2.6不同警情不同的提示：針對各類警情（如盜警、火警、水警、SOS緊急求助、燃氣泄漏等），系統可通過不同的報警語音，不同的報警圖標進行直觀提示，讓操作者一目了然。

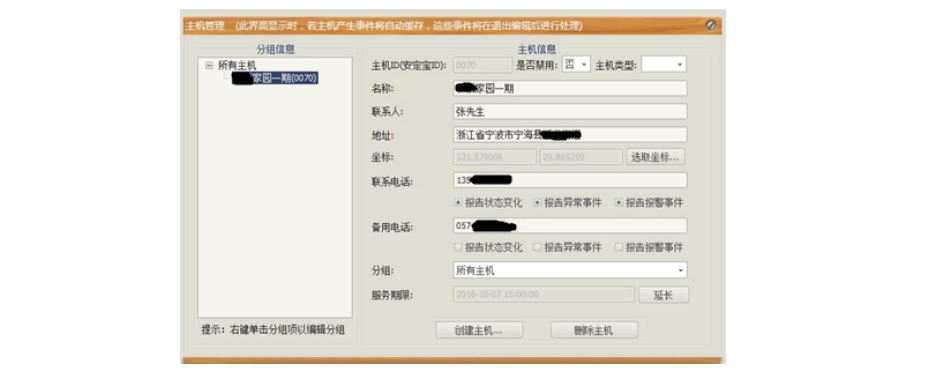

2.7完整的用戶資料信息：報警用戶的名稱、地址、平面圖、視頻圖、聯系人、聯系電話、備用電話以及報警時間、報警位置、報警次數、客戶布撤防狀態、客戶設備工作是否正常等信息。

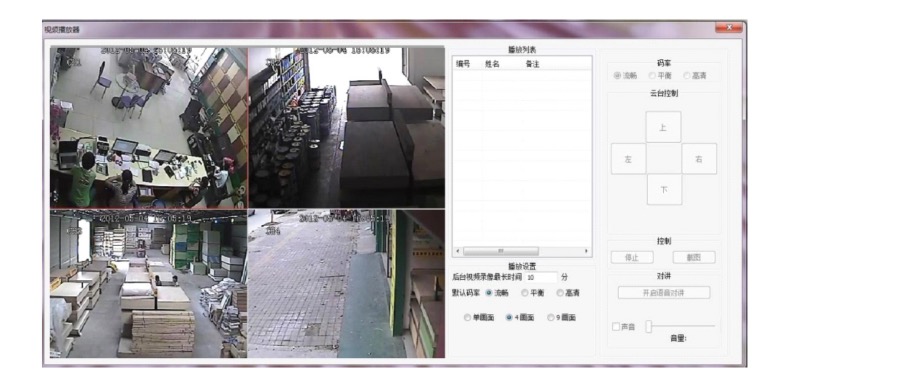

2.8監控視頻、截圖存儲及語音對講功能：可分單屏、四屏、九屏顯示監控畫面，報警時聯動的監控視頻一旦被彈出，系統在后臺將自動啟動錄像（可手動設置錄像時間）、截圖功能，并實時存儲。

2.9超大容量用戶接入：可管理用戶量達100萬戶以上。

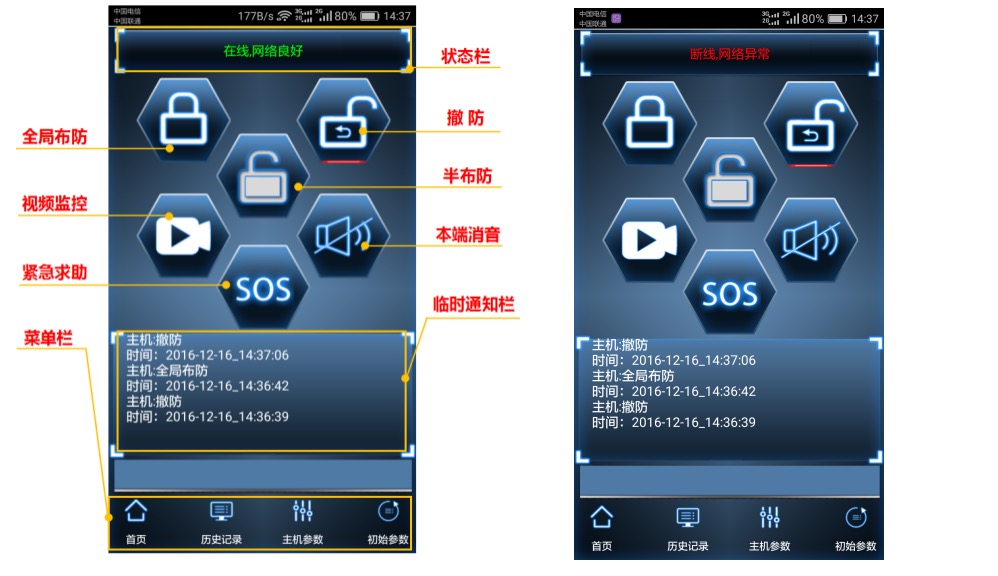

6.3.1 用戶端手機APP功能介紹
1、在網絡狀態下支持手機APP軟件接警，可遠程“全局布防”、“半布防”、“撤防”、“SOS”緊急求助、“本端消音”、“視頻查看”、歷史記錄查詢和主機參數設置等功能；在斷網狀態下也可依靠短信通道，實現正常報警信息接收，撤布防指令下達（僅針對GPRS類型的報警主機）；


2、操作配置簡便。用戶只需在APP“初始參數”頁面中正確填寫主機背面的15位出廠賬號及配置的手機號碼，即可完成初步配置；

3、探頭學碼、遙控器學碼統一由APP軟件完成，并可添加防區備注信息和修改防區屬性；
4、可設置兩組定時布防、定時撤防時間，方便操作者使用；
5、可查詢99條歷史記錄（如報警記錄、布撤防記錄或上線斷線記錄等），軟件升級不丟失；
6、添加和修改軟件參數時設有密碼保護，增強系統安全性；
七、系統優勢及特點
A、系統優勢
      1．減少安裝工程量，由于采用全無線工作方式，不用再挖溝、鋪管、布線，施工更方便，特別是在復雜的布線環境中或已做裝修的條件下，光能、太陽能全無線報警設備更顯優勢。以一個工程要安裝50對對射為例，安裝傳統有線對射的話，因為要連接大量的線纜（每個對射拉1根電源線和信號線的話，一對對射就是4根線纜，50對對射需要200根線纜），先要挖鉤、鋪管和布線，然后再安裝對射，整個工程下來需要較長周期。如果安裝太陽能全無線對射，兩個人安裝的話一兩天即可，省時省材。
      2．方便維護。太陽能全無線對射在主機的顯示中每對都擁有唯一的地址代碼，某對對射或室內探頭發生故障或報警都會在主機上有相應提示，比如008這對對射沒對好光，就會在主機顯示屏上顯示“008失效”，所以對于故障的維護很方便。傳統的有線對射不僅要檢查對射本身是否有異常，還要排查電纜線路方面的問題，維護起來相當煩瑣。
      3．防止全系統遭受雷擊。因為對射裝于室外，所以在夏季遭受雷擊的可能性比較大。太陽能全無線對射無金屬線連接，即使單個太陽能全無線對射遭受雷擊也只是單個損壞，不會影響整個防盜系統。
      4．節能環保。節能環保一直是國家政府是提倡的，安防工程采用太陽能全無縣對射既節省線纜的使用，同時無需消耗電能，是真正的綠色環保產品。
      5.便于拓展--------社會發展很快，業主需求也會變化，需要增加其他報警設備，有線的就需要提前介入挖溝布線，有的房子裝修好后根本就沒辦法后續布線，就會被局限，就必須重新又投入；而太陽能對射各類探頭因為全無線，可以根據需要隨時增加，不用二次投資造成浪費。需要安裝各類觸發事件的防范，如防盜報警事件、煙霧火災事件、突發事件緊急求助、煤氣泄漏事件、漏水等安全措施，這需要把各類探頭學碼到主機上（都是免布線及免換電池的光能探頭）主機馬上以聲光形式進行現場報警，并通過GPRS流量、GSM短信和有線網絡等多種網絡形式上傳，上傳后的報警事件一條路通過服務器中轉到業主其他人員端手機APP和詳細顯示具體的報警防區，并可查看對應的視頻監控畫面，另一條路以直連網絡傳到小區物業接警中心管理平臺，及時彈出事發點點位分布圖和實時監控畫面，通知巡邏人員進行警情處理。

八、系統配置

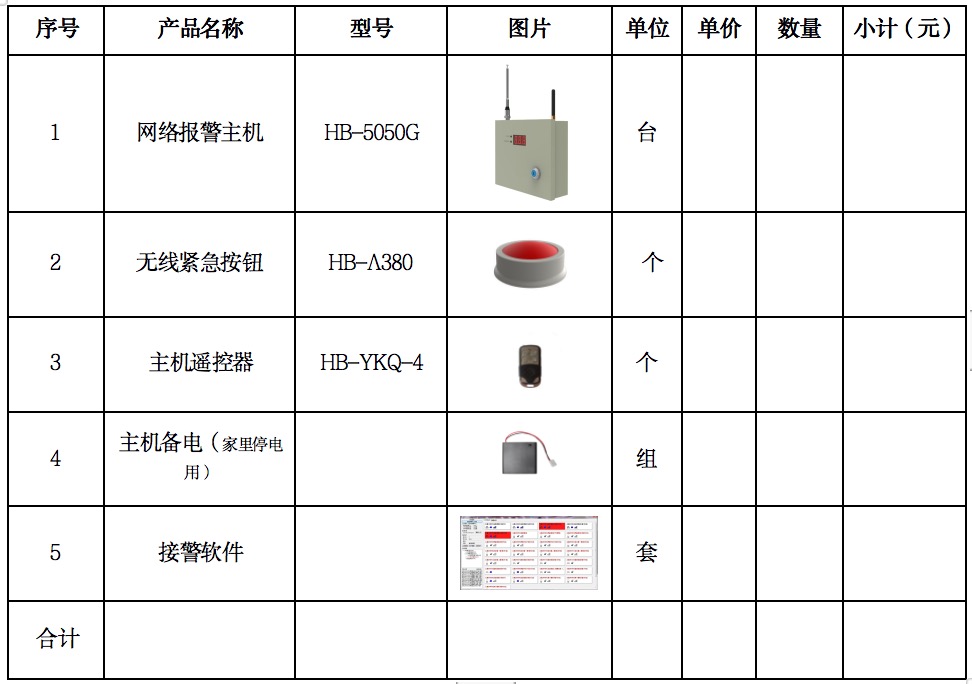

1、一鍵式手動報警系統配置（經濟型配置）：
